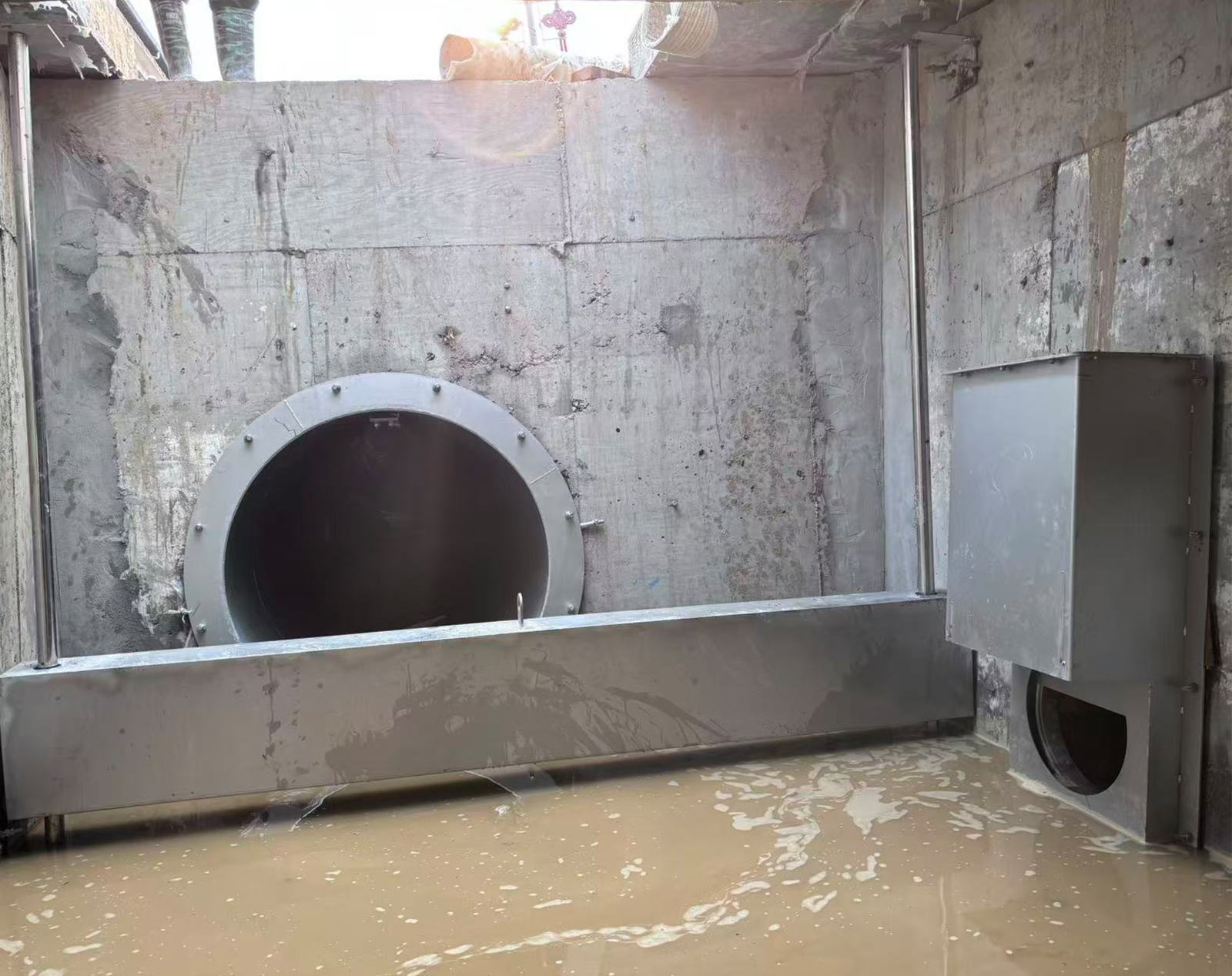

江西九江管中型防倒灌器安装现场

DN1200管中型防倒灌器+拦渣器

DN400浮筒内置限流器

最大管径可做到DN2600

管中型防倒灌器（管中内置防倒灌阀、管中防逆流器），法兰串联在管道内部，水力自动启闭，无电无气源，用于管网、排口防止河水、潮水、污水倒灌回流，替代传统拍门、鸭嘴阀、旋启止回阀。

工作原理

1. 正向排水：管道内来水压力推开内部阀芯 / 橡胶膜瓣，阀门自动打开，水流顺畅通过，水头损失小。

2. 反向背压（倒灌）：外部水位高于管内，反向水压作用在密封面，阀芯 / 橡胶套自动压紧闭合，实现零泄漏密封，阻断倒灌。

纯水力驱动，不需要电、气、人工操作，停电暴雨工况依旧可靠。

结构与材质

• 外壳：304 不锈钢 / 316L 不锈钢（沿海含盐工况优先 316L），抗腐蚀

• 内部密封件：复合橡胶、聚氨酯；两种结构： 1）橡胶内胆式：几乎无活动金属构件，抗缠绕杂物，免维护； 2）翻板阀芯式：不锈钢导向 + 橡胶密封，大通径，可带缓冲降噪

• 连接：两端标准法兰，适配钢管、水泥管、玻璃钢夹砂管

主要特点

✅ 管内安装，不占井外空间，直接串接管道中间或排口前段，不用改造大构筑物 ✅ 自动运行，无源工作，暴雨停电不失效 ✅ 低水头损失，对比拍门过流能力更好，排水不受明显抑制 ✅ 抗泥沙杂物，流道通畅，不易被塑料袋、淤泥卡堵 ✅ 密封性能好，阻挡水体倒灌，同时阻隔臭气回流窜味 ✅ 规格 DN100‑DN2000，支持非标大口径定制

应用场景

• 市政截污管网、截流井、雨水排口

• 泵站出水管道，防止外水倒灌泵房

• 河道、沿海潮水排洪，防止海水河水倒灌城市管网

• 污水处理厂进出水、雨水管网改造

• 小区管网、海绵城市排水防倒灌项目

安装要点

1. 水平安装为主，阀体箭头必须与排水流向保持一致，严禁装反

2. 法兰对接，中间加装橡胶垫片，螺栓对角均匀紧固，防止法兰变形漏水

3. 设备与管道保持同轴，不能倾斜错位

4. 安装完成后通水测试：正向排水通畅；反向加压无渗漏倒灌。

和拍门、鸭嘴阀简单对比

表格

拍门装在管口外面；管中型防倒灌器装在管道里面，这是最核心区别。
